In diesem Projekt werden wir mit Hilfe unseres Raspberry Pi 3 das sogenannte Ambilight bei unserem Fernseher nachrüsten. Ihr werdet nicht glauben wie sehr dieses Licht das Filmerlebnis steigert.

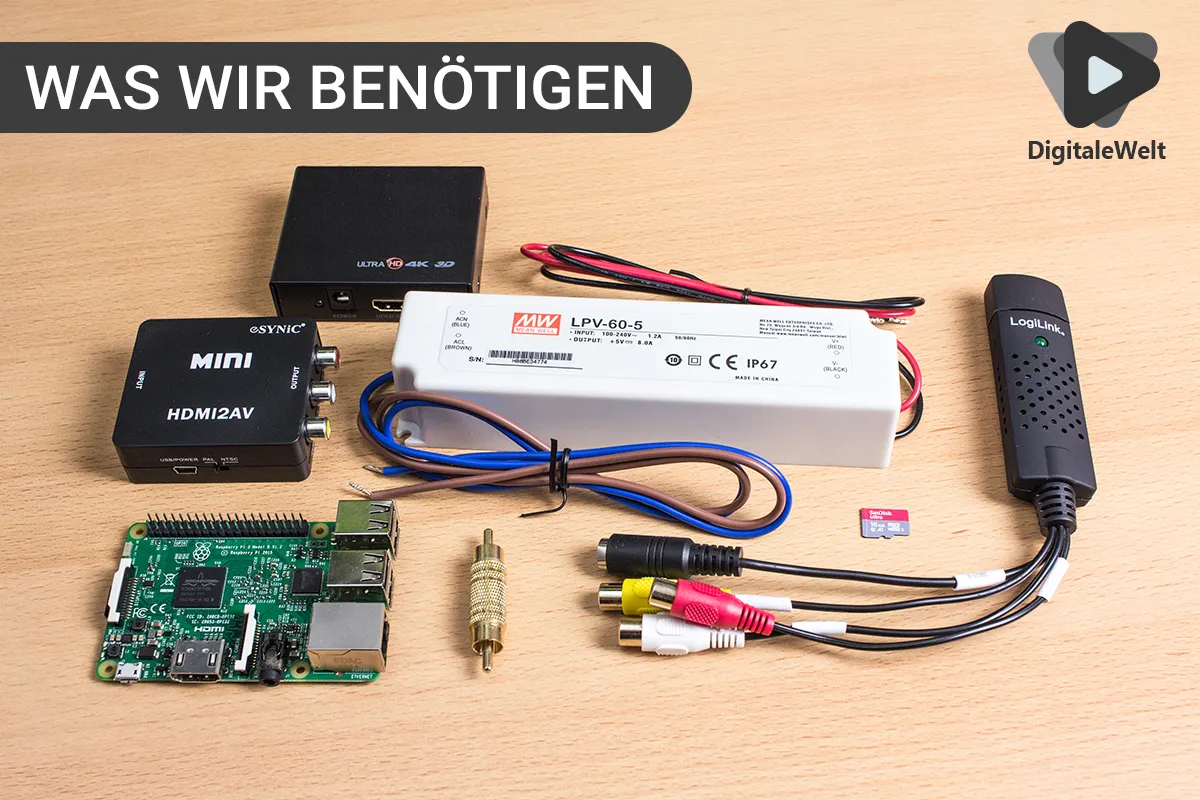

Was benötigen wir alles für die Installation?
| Produkte | 1080p Setup |
|---|---|
| Raspberrry Pi | Kauf Empfehlung (35 €) |
| Micro SD-Karte | Kauf Empfehlung (10 €) |
| 5V LED-Netzteil | Kauf Empfehlung (18 €) |
| RGB LED-Stripe | Kauf Empfehlung (42 €) |
| RGB LED-Stripe (AliExpress) | Kauf Empfehlung (ca. 24 €) |
| HDMI-Splitter | Kauf Empfehlung (17 €) |
| HDMI zu AV Konverter | Kauf Empfehlung (11 €) |
| USB-Videograbber | Kauf Empfehlung (20 €) |
| USB-Videograbber (Alternative) | Kauf Empfehlung (15 €) |
| Chinch Adapter | Kauf Empfehlung (2 €) |
Raspberry Pi 3
Das wichtigste ist natürlich unser Raspberry Pi. Hier empfehle ich euch einen Raspberry Pi 3 zu verwenden. Dieser hat bereits ein WLAN Modul verbaut und ist um einiges schneller als sein Vorgänger. Die Anleitung funktioniert aber auch mit dem Raspberry Pi 2.
Micro SD-Karte
Für den Raspberry Pi benötigt ihr noch eine Micro SD-Karte mit mindesten 16GB Speicher auf dem LibreELEC oder OpenELEC installiert ist. Solltet ihr bei der Installtion Hilfe benötigen, findet ihr hier meine Anleitung zur Installation von LibreELEC (Kodi) auf einen Raspberry Pi 3.
5V Netzteil (LED-Netzteil)
Bei dem Netzteil gibt es zwei Möglichkeiten. Ihr könnt einmal ein normales Schaltnetzteil verwenden oder wie ich hier ein LED-Netzteil. Jedoch kann es bei einem normalen Schaltnetzteil zu Spulenfieipen kommen, wenn es nicht belastet wird. Daher habe ich mich für ein vergossenes LED-Netzteil mit 5V und 8A entschieden.

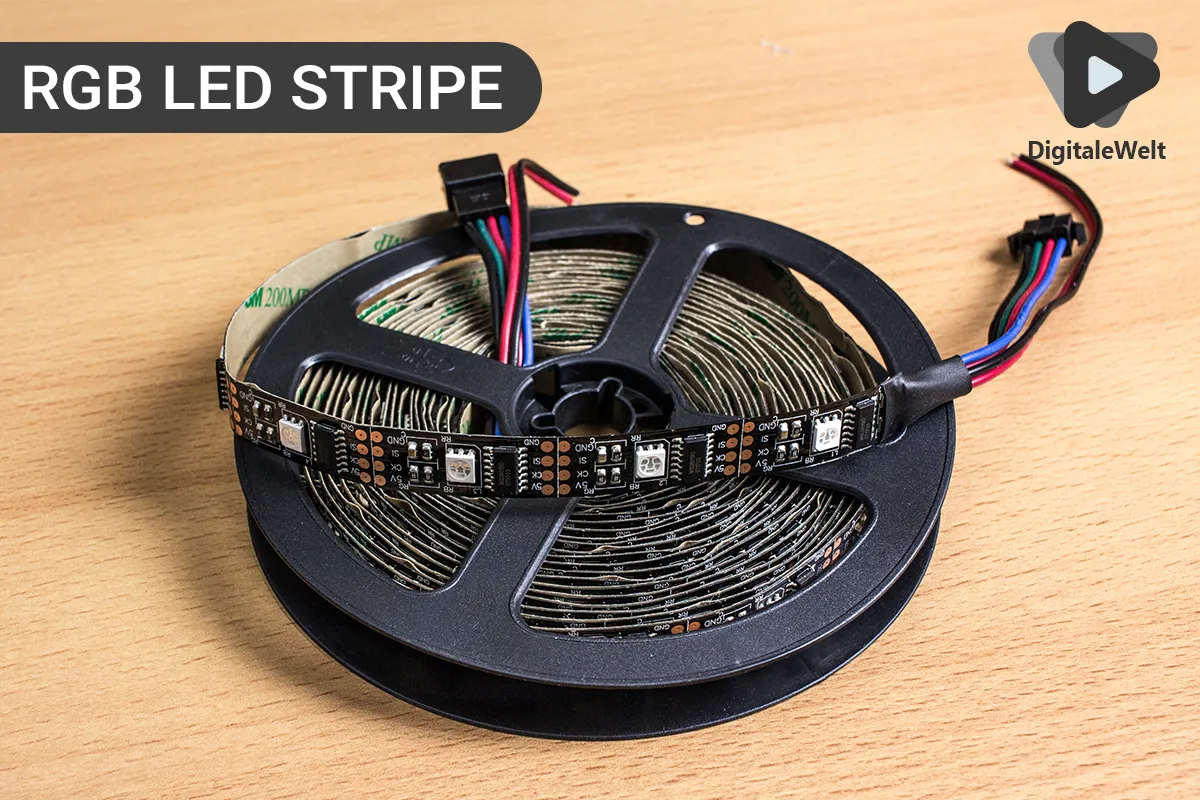

LED-Stripe
Bei dem LED-Band muss man darauf achten das die LEDs einzeln ansteuerbar sind. Das erkennt man am IC der sich vor jedem LED Modul befindet. Ich empfehle euch daher die Type WS2801 LED Stripe. Ich habe meine über Alixepress bestellt da sie hier um einiges günstiger erhältlich sind. Für die benötigte gesamt Länge messt ihr einfach einmal alle Seiten eures Fernsehers ab.
HDMI-Splitter
Bei dem HDMI-Splitter habe ich mich gleich für einen 4k fähigen entschieden. Diesen kann ich für das 1080p Setup und für ein 4k(30Hz) Setup verwenden.
HDMI zu AV Konverter
Bei dem HDMI 2 AV Konverter könnt ihr euch zwischen der 1080p Version und der 4k Version entscheiden. Da der 4k (2160p) Konverter aber nur bis max. 30Hz schafft habe ich mich dazu entschieden vorerst bei der 1080p Version zu bleiben. Zum 4k Upgrade wird es aber auf jeden Fall noch etwas geben.
USB-Videograbber
Um später die Einstellungen der Konfigurationsdatei direkt aus dieser Anleitung übernehmen zu können empfehle ich euch den gleichen Video-Grabber wie ich hier zu verwenden. Außerdem ist er auch einer der günstigsten. Achtet hier auf die Modellreihe VG0001A (VG0001B funktioniert nicht!!)
Chinch Adapter (Verbindungsstück)
Für die Verbindung zwischen dem USB-Videograbber und dem Raspberry Pi benötigen wir noch einen Chinch Adapter (Male to Male). Da ich diesen für ein weiteres Projekt verwenden möchte, habe ich mir gleich eine 10 Stück Packung gekauft.
Schritt 1: RGB LED-Stripe montieren
Für die RGB LED Stripes empfehle ich auch die Type WS2801. Diese hat vor jedem LED Modul einen eigenen IC. So können wird dann jede einzelne LED von unserem Raspberry Pi ansteuern.
Nachdem wir uns jetzt für eine Type entschieden haben, müsst ihr noch euren Fernseher abmessen, damit ihr wisst wie viel Meter ihr von den LED-Stripe benötigt. Dazu messt ihr einfach alle vier Ränder des Fernsehers ab. Sollte dein Fernseher einen sehr breiten Standfuß haben, kannst du dich auch entscheiden diesen Teil nicht mit LEDs zu bestücken. Miss also wirklich nur die Längen die du dann schlussendlich mit LEDs bestücken möchtest. Du kannst auch die untere und/oder auch die obere Seite ganz weg lassen und nur an den Seiten LED Streifen anbringen.

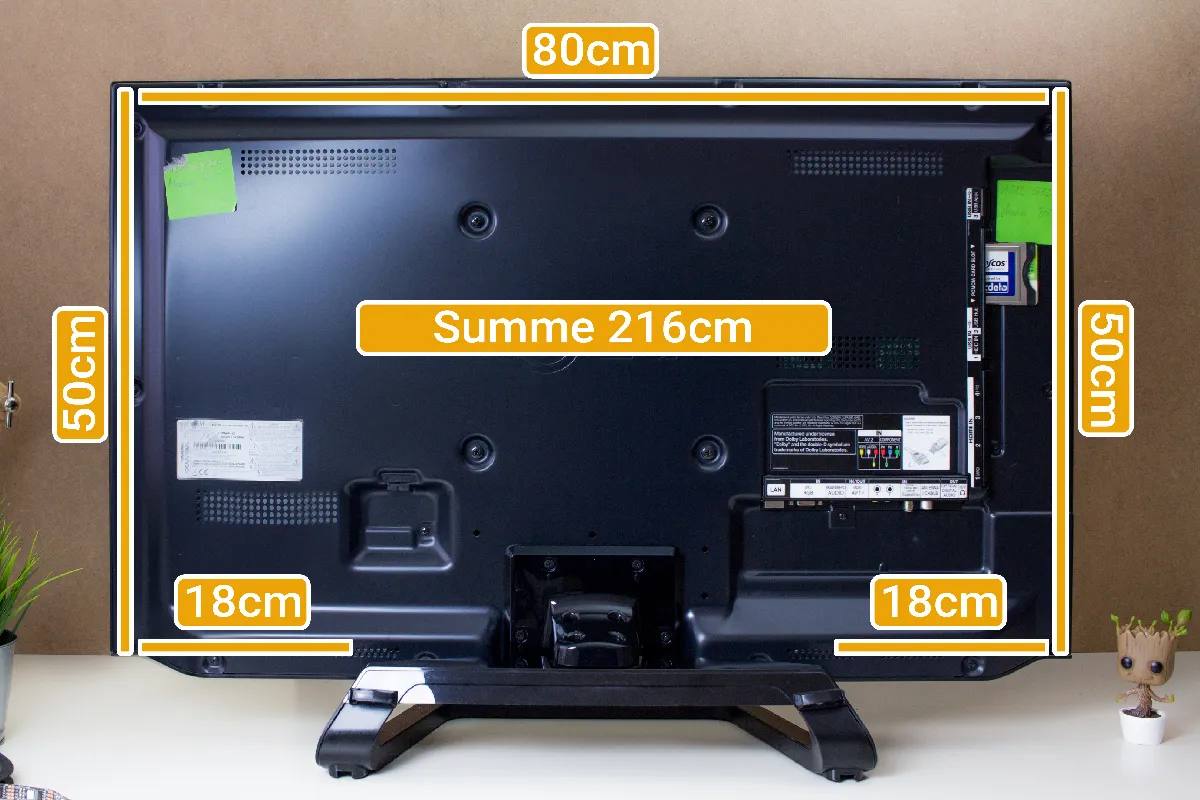

Hier seht ihr wie ich meinen Fernseher vermessen habe.
Da diese LED Stripes nicht gerade günstig sind, empfehle ich euch sie wie ich bei Aliexpress zu bestellen. Leider müsst ihr hier bis zu einen Monat Lieferzeit einplanen. Wer nicht warten möchte kann sie aber auch hier bei Amazon kaufen.
Jetzt müsst ihr einfach die einzelnen Streifen die ihr zuvor gemessen habt zuschneiden. Ihr könnt die LED Stripes nach jedem LED Modul zwischen den Kupferpunkten einfach mit einer Schere durchschneiden. Ich habe darauf geachtet dass ich auf der Linken und Rechten Seite und auch bei den unteren kurzen Stücken gleich viele LED-Module habe.
Das Anbringen der LED Streifen
Die LED Stripes haben auf der Rückseite bereits ein Doppelseitiges Klebeband und ihr könnt die Streifen damit einfach am Fernseher befestigen. Damit die LEDs nicht nur gerade nach hinten strahlen könnt ihr auch die LED Steifen auf Dreieck-Leisten aufkleben und diese dann am Fernseher befestigen.

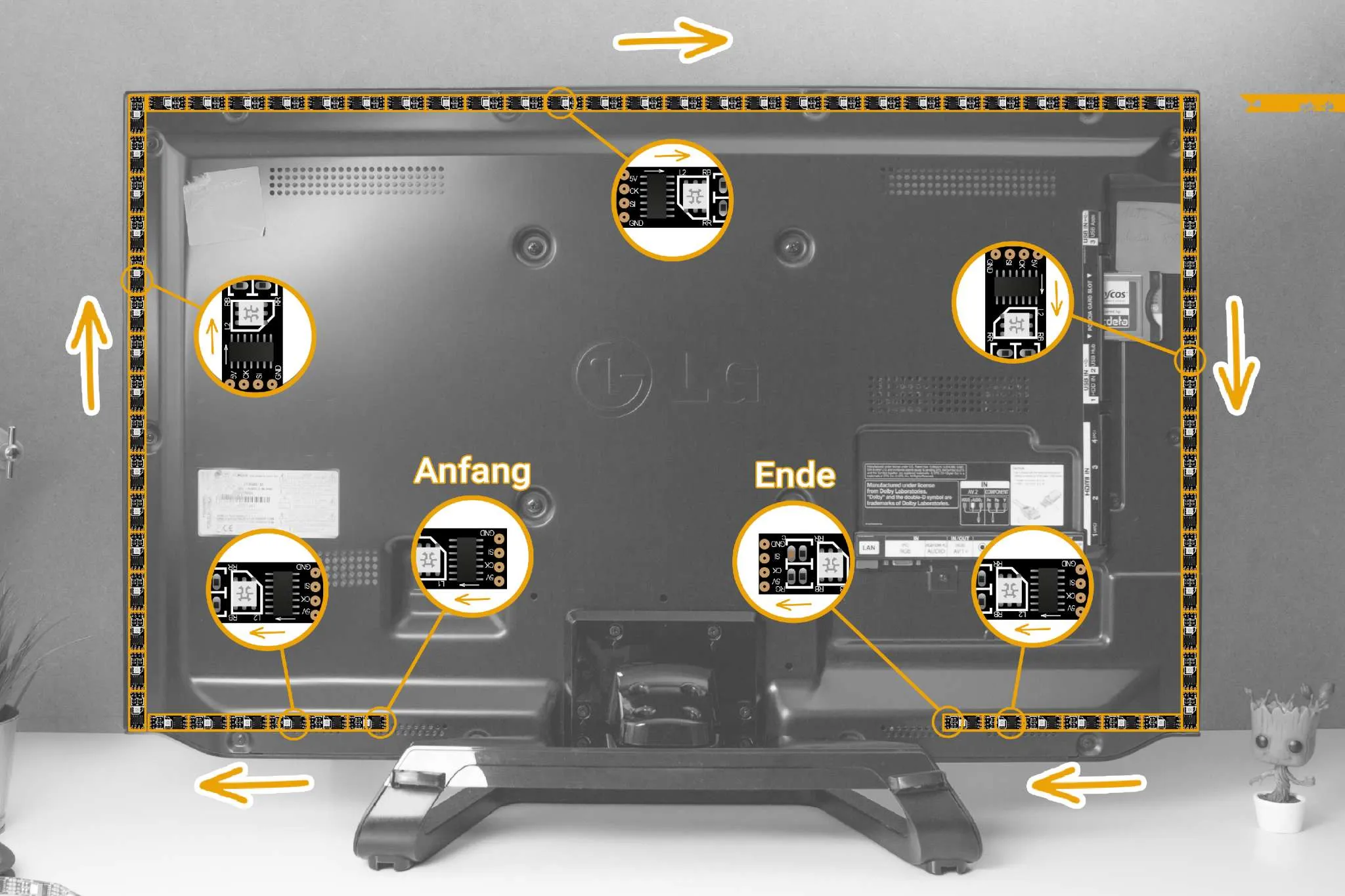

Achtet beim Anbringen der Streifen unbedingt auf die Laufrichtung. Man erkennt diese an den Pfeilen. Ihr könnt dabei selber entscheiden ob ihr sie im oder gegen den Uhrzeiger anbringen wollt.
Am Anfang (Start Laufrichtung) werden wir später das Kabel für die Verbindung zu unserem Raspberry Pi anlöten. Wenn ihr die LED Stripes kauft ist hier meistens schon ein Stecker angelötet, dieses Kabel ist jedoch viel zu kurz um bis zu unserem Raspberry Pi zu kommen. Ihr könnt diesen Stecker einfach nach dem ersten Modul wegschneiden um hier später ein längeres Kabel anlöten zu können.

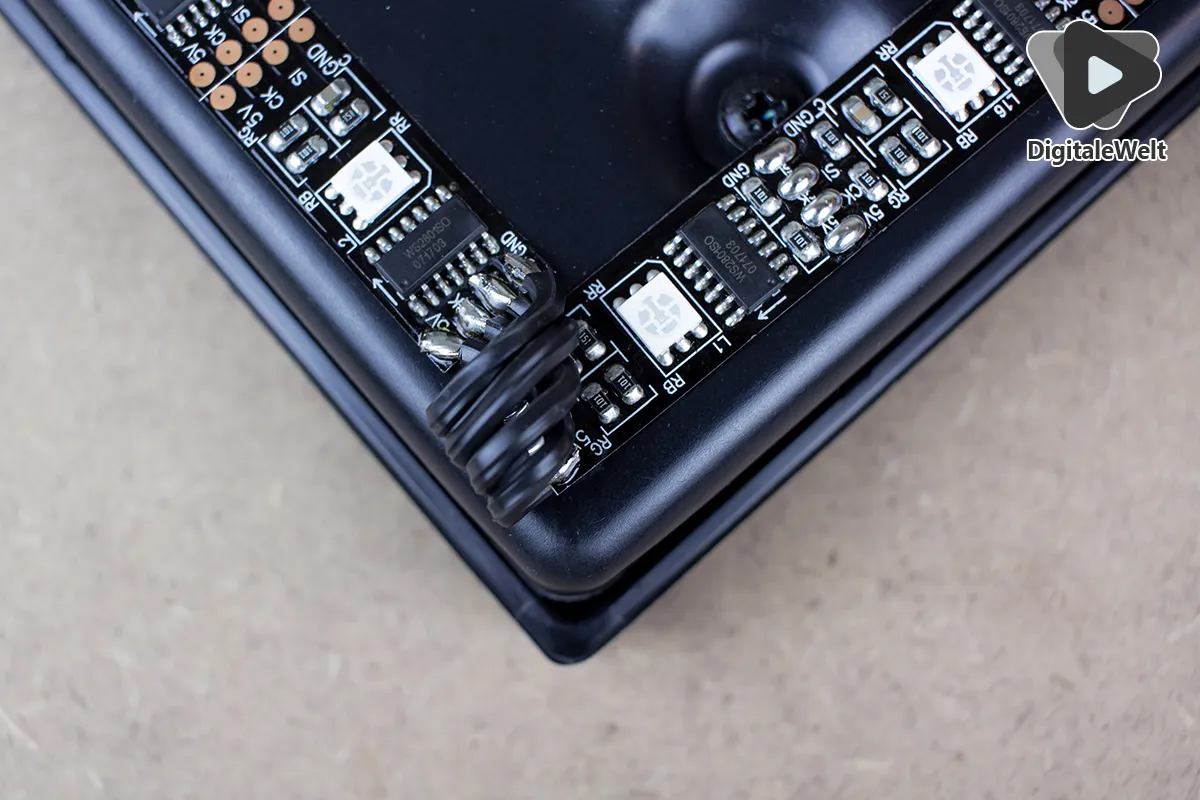

Da wir die einzelnen Streifen mit Drähten miteinander verbinden und dadurch auch löten müssen, solltet ihr euch vorher noch überlegen ob ihr später am Fernseher löten wollt (Hier könnte euer Fernseher beschädigt werden) oder ob ihr vorher alle Teile verbindet. Haltet dazu die Streifen an euren Fernseher an um zu sehen wie lang die einzelnen Drähte sein müssen.
Tipp: Um das Problem mit den Lötarbeiten am Fernseher zu umgehen habe ich einfach das Papier des doppelseitigen Klebebands an den Ecken noch nicht abgezogen. So konnte ich hier noch einen Karton zwischen den LED Stripes und meinem Fernseher schieben und so die Drähte sauber verlegen und verlöten. Anschließend habe ich den Karton wieder entfernt, das Papier abgezogen und die Ecken angeklebt.
Verbindet immer die Punkte 5V mit 5V, CK mit CK, SI mit SI und GND mit GND. Achtet hier besonders darauf, dass keine ungewollten Lötverbindungen zwischen den Kupferpunkten enstehen. Solltet ihr euch nicht sicher sein überprüft das Ganz nochmal mit einem Durchgangsprüfer.

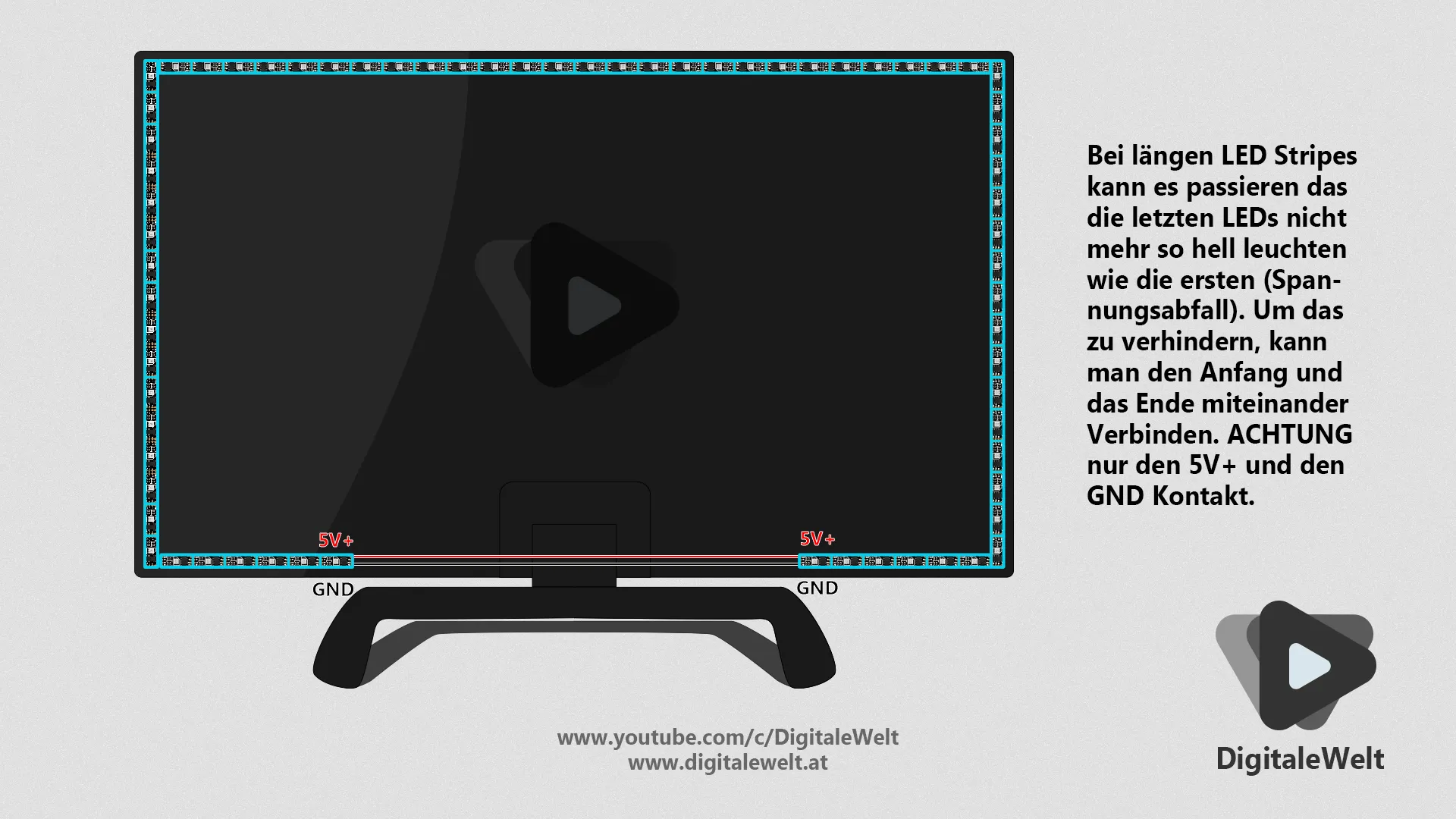

Spannungsabfall verhindern
Solltet ihr euch dazu entschieden haben nur am unteren Ende ein Stück frei zu lassen oder habt ihr sogar die Streifen ganz rundherum angebracht dann empfiehlt es sich noch eine Drahtverbindung zwischen den Anfang und dem Ende herzustellen. ACHTUNG: Nur zwischen 5V und 5V und GND und GND. Gerade bei größeren Fernseher (länger LED Streifen) kann es sonst passieren das die Spannung über die Länge abfällt und dadurch die letzten LEDs nicht mehr so hell leuchten wie die Ersten.
Schritt 2: LED Streifen und Netzteil

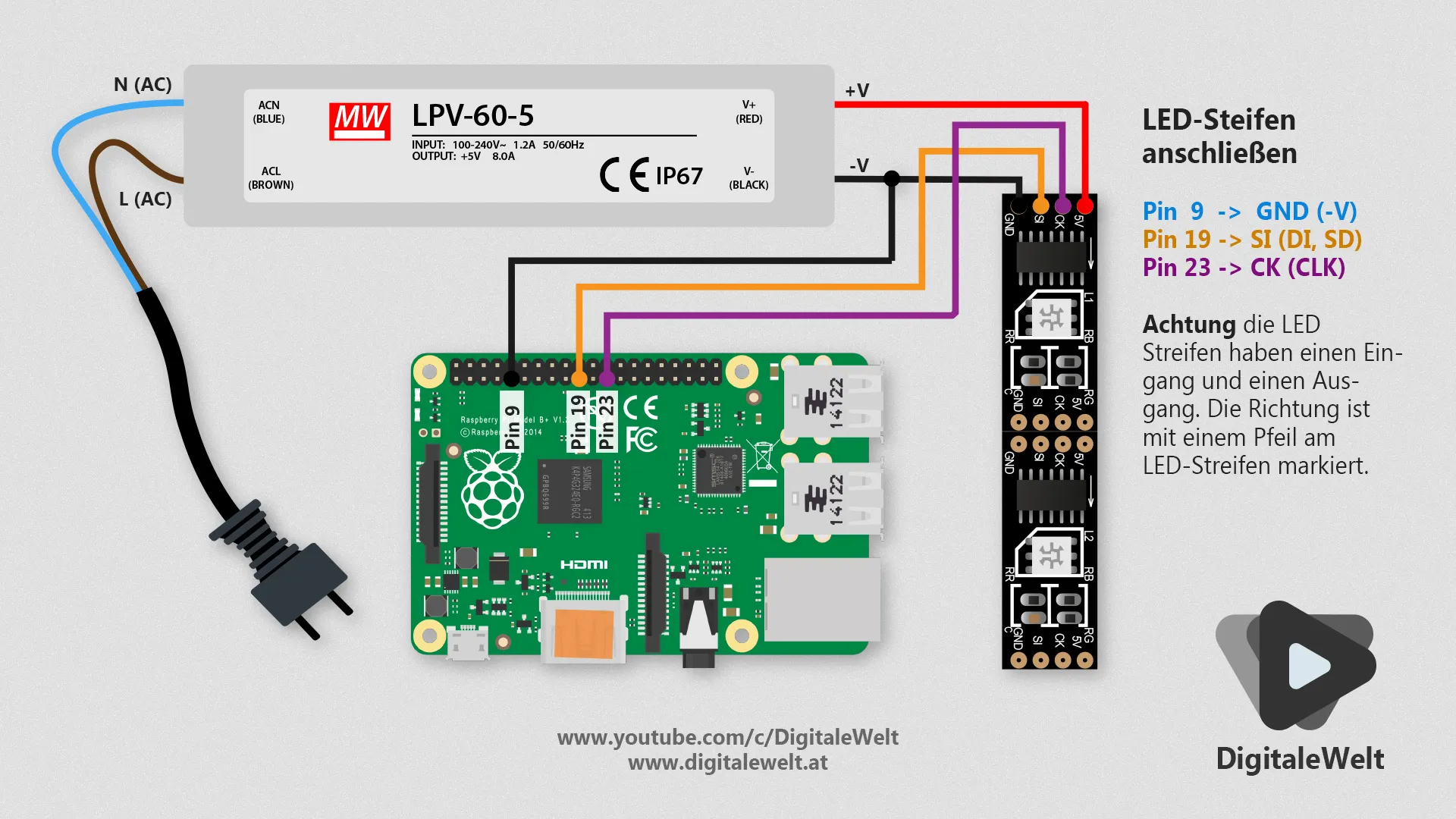

Für die Stromversorgung benötigen wir wie ihr hier oben im Bild seht einen Netzstecker und ein paar Drähte bzw. Kabel.
Auf diesem Foto seht ihr den Aufbau mit einem normalen Schaltnetzteil aussehen würde.
Stromversorgung für das Netzteil
Als allererstes werden wir den Netzstecker mit unserem LED-Netzteil verbinden.
LEBENSGEFAHR! Achtung das Netzteil wird mit 230V versorgt. Arbeitet hier genau und Vorsichtig. Wer sich unsicher ist sollter hier auf jeden Fall um professionelle Hilfe bitten (Elektriker)!
Wer keinen Netzstecker zuhause hat kann hier einen günstigen kaufen. Da das vergossenen LED-Netzteil schutzisoliert ist, und wird dadurch keinen Erdgasanschluss haben, können wir auch einen Netzstecker ohne Erdung verwenden. Auch ich werde vorerst so einen Stecker verwenden. In einem weiteren Teil dieser Ambilight Serie werde ich dann alle Komponenten in ein Gehäuse verstauen und im Zuge dessen den Netzstecker nochmal austauschen. Solltet ihr das normale Schaltnetzteil für euren Aufbau verwenden, dann besorgt euch auf jeden Fall einen Stecker mit Erdung. Das Schaltnetzteil hat hierfür einen eigenen Anschluss.
Kennst du schon den Youtube Kanal von DigitaleWelt? Hier kommst du zum Kanal: [su_button url=“http://www.youtube.com/c/digitalewelt?sub_confirmation=1″ target=“blank“ style=“flat“ background=“#ba0020″ color=“#ffffff“ size=“4″ radius=“5″ icon=“icon: tv“]YouTube[/su_button]
Hier nochmal der unterschied zwischen den Netzsteckern in Bildern. 🙂
Ambilight Projekt – Netzstecker ohne Erdung
Für die Verbindung zwischen Netzteil und Stecker empfehle ich euch Klemmen zu verwenden. Fragt hier einen Elektriker ob er euch bei diesem Anschluss helfen kann.
Die Verbindungen MÜSST ihr hier gut isolieren. (230V Lebensgefahr).
Daten und Stromversorgung LED Streifen
Da ich wie oben bereits erwähn später alles in einem Gehäuse verstauen möchte habe ich mich dazu entschieden ein längeres absteckbares Kabel für die LED-Streifen zu basteln. Wie wir im oberen Schaltbild gut sehen können, benötigen wir viert Drähte für unsere LED Streifen. Ich habe ihr für einfach zwei schwarze Lautsprecher Zwillingslitzen einem Geflächtschlauch zusammen gefasst. Diese vier Drähte habe ich dann am Input meiner LED am Fernseher verlötet.
Am anderen Ende habe ich noch einen Steck angebracht um das Kabel ganz einfach von meinem Raspberry Pi trennen zu können.
Schritt 3: Verbindung zum Raspberry Pi
Für die Verbindung zum Raspberry Pi habe ich mir eine Buchsenleiste gekauft. Diese konnte ich dann später einfach an die GPIO Pins meines Raspberry Pi’s stecken, ohne direkt am Pi löten zu müssen. Ihr könnt natürlich auf alle Stecker-Verbindungen die ich hier gemacht habe verzichten und alles direkt miteinander verlöten.

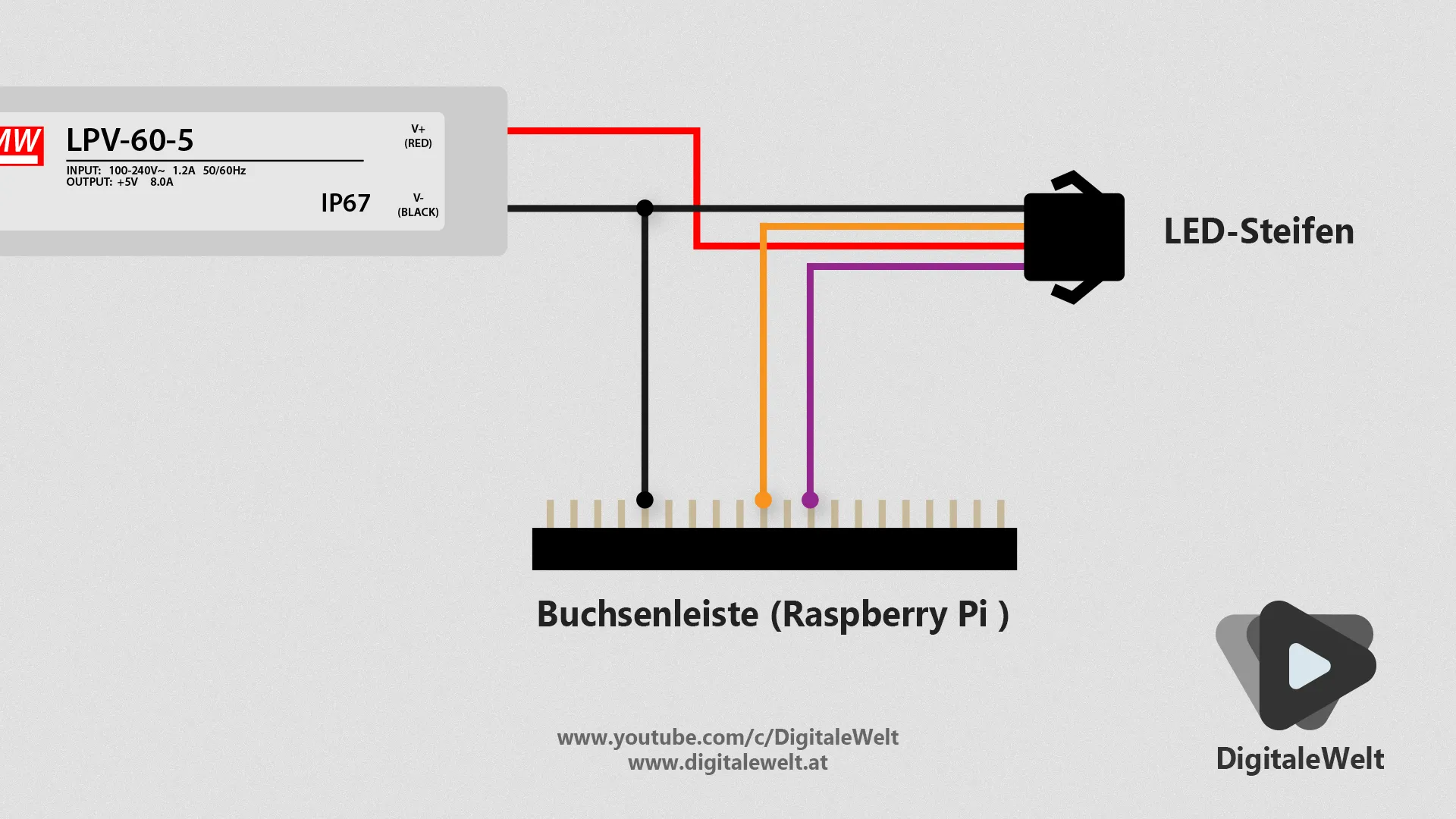

Hier der aufbau meines Verbindungsadapters:
So sieht der Aufbau dann in Echt aus.:
Zum Schluss könnt ihr jetzt noch das Kabel für die LED Streifen am Adapter anstecken.

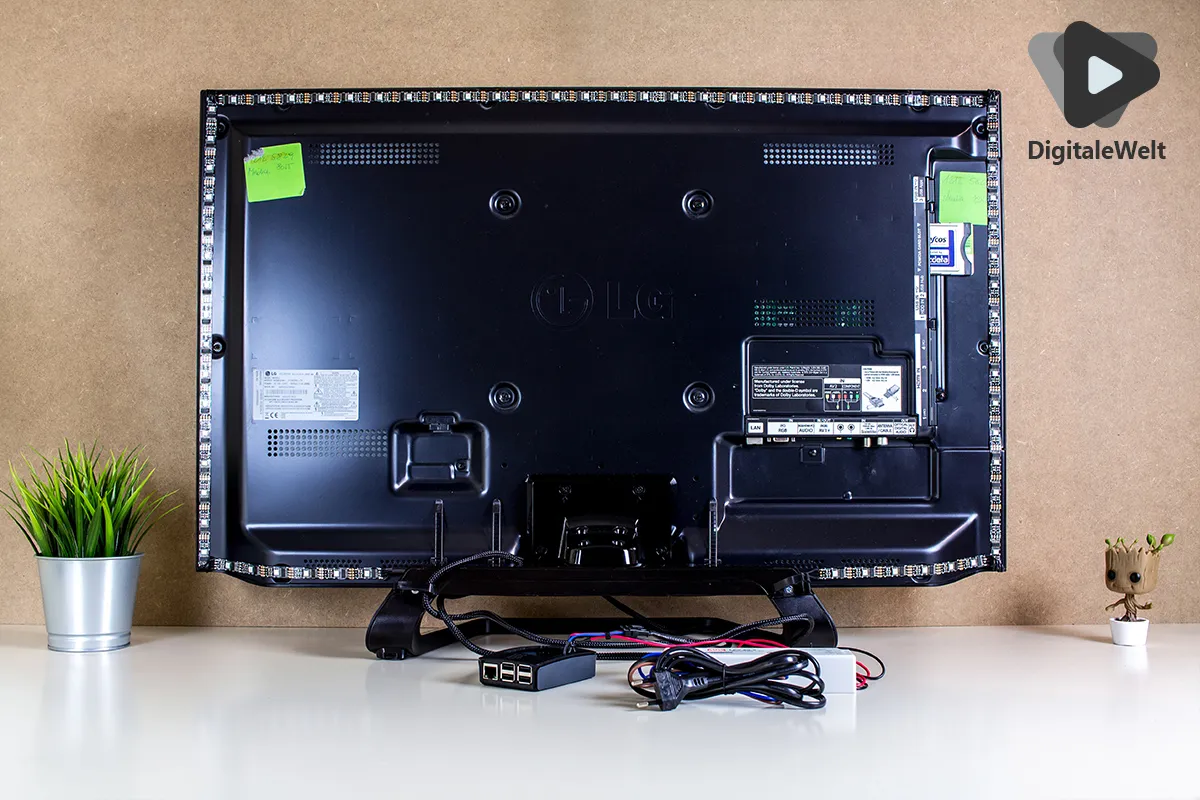

Das war auch schon die schwierigste und aufwändigste Arbeit. Im nächsten Teil werden wir die Software installieren und die LEDs das erste mal zum leuchten bringen.
Hier kommt ihr zum Teil 2: Software
