Ambilight mit dem Raspberry Pi 3 – Schritt für Schritt Anleitung Teil 3 Hyperion App Anleitung

In diesem Artikel werden wir uns die Hyperion App für unsere Raspberry Pi Ambilight Projekt genauer ansehen.

Farbkalibrierung mit der Hyperion App

Unser Ambilight funktioniert und wir könnten uns bereits um den Aufbau für die externen Geräte (Playstation, DVD Player, etc.) kümmern. Doch bevor wir das machen möchte ich euch noch eine App vorstellen mit der wir unser Farbwerte kalibrieren können.

Das ist der dritte Teil meine Raspberry Pi Ambilight Reihe. Hier findet ihr eine Liste der vorherigen Teile:

Die Hyperion App

ACHTUNG: Die Werte der Hyperion App sind leider mit der neuen HyperCon Software nicht mehr kompatibel. Hier findet ihr meine neue Anleitung.

Als Erstes brauchen wir natürlich die Hyperion App. Diese gibt es für Android und IOS.

Hyperion Free
Preis: Kostenlos
Hyperion
Preis: 1,19 €
‎Hyperion RemotePin
Preis: Kostenlos+

Mit Raspberry Pi verbinden

Nachdem wir die App installiert haben müssen wir und mit unserem Raspberry Pi verbinden. Dazu fügen wir einen Server in der App hinzu. Bei Name könnt ihr einen Wunschnamen vergeben. Wie ihr zu der IP Adress eures Raspberry Pi’s kommt habe ich euch bereits im 2. Teil unter IP Adresse herausfinden gezeigt.

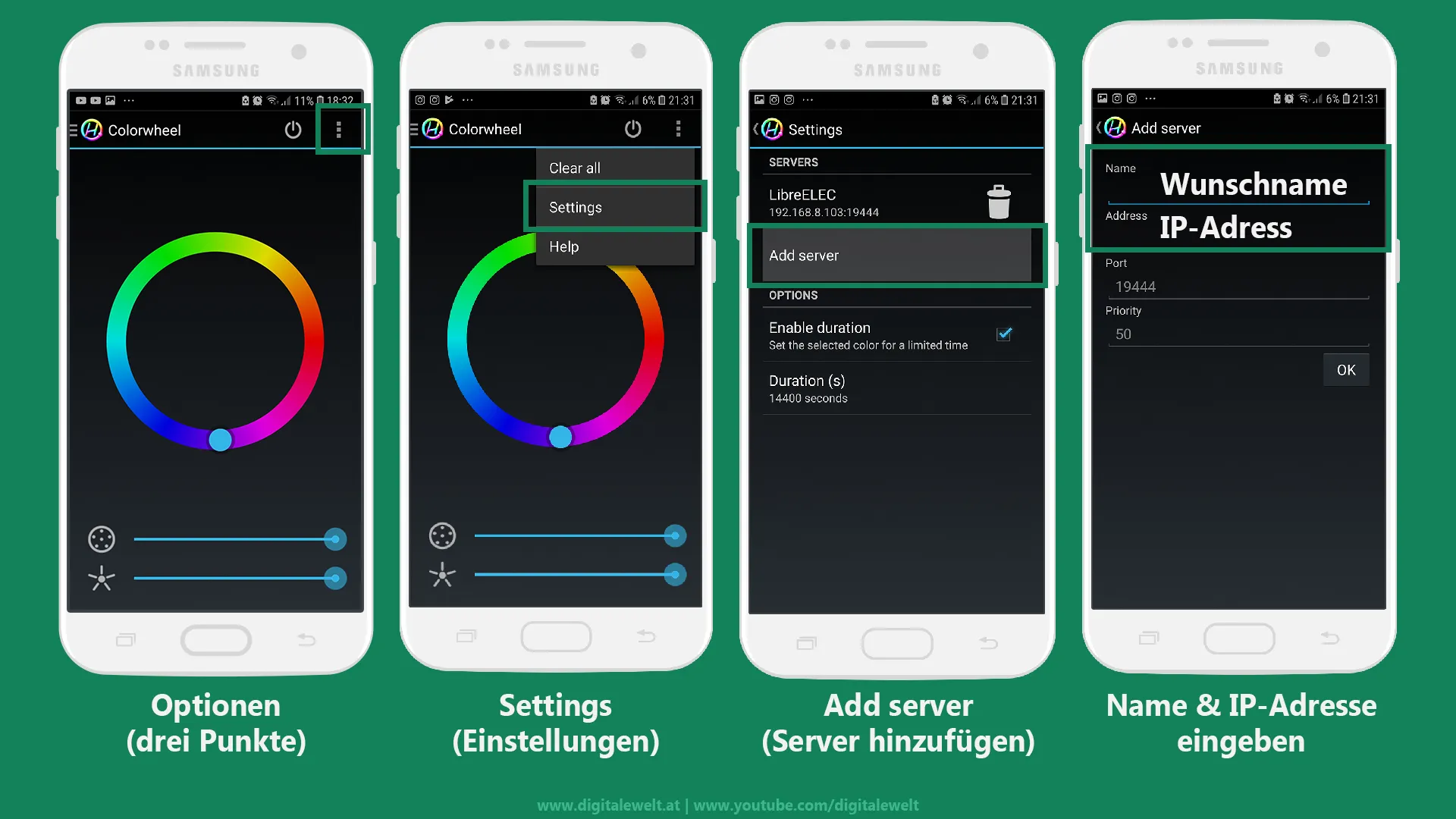

Hyperion App Anleitung - Hyperion App mit Raspberry Pi verbindenPin
Hyperion App mit Raspberry Pi verbinden

Wir sollten jetzt mit dem Farbkreis in der Mitte die Farben unserer LEDs live verändern könne bzw. mit den unteren Reglern die Sättigung und die Helligkeit beeinflussen.

Effekte (Spielerei)

Wenn wir in der App vom linken Rand reinwischt oder ganz link oben auf die drei Striche klicken, kommen wir in das Menü von Hyperion. Hier gibt es unter Effects zahlreiche Lichteffekte wie Knight Rider, Police Lights und vieles mehr. Auch mit diesen Effekten kann man sich ein paar Minuten unterhalten  🙂

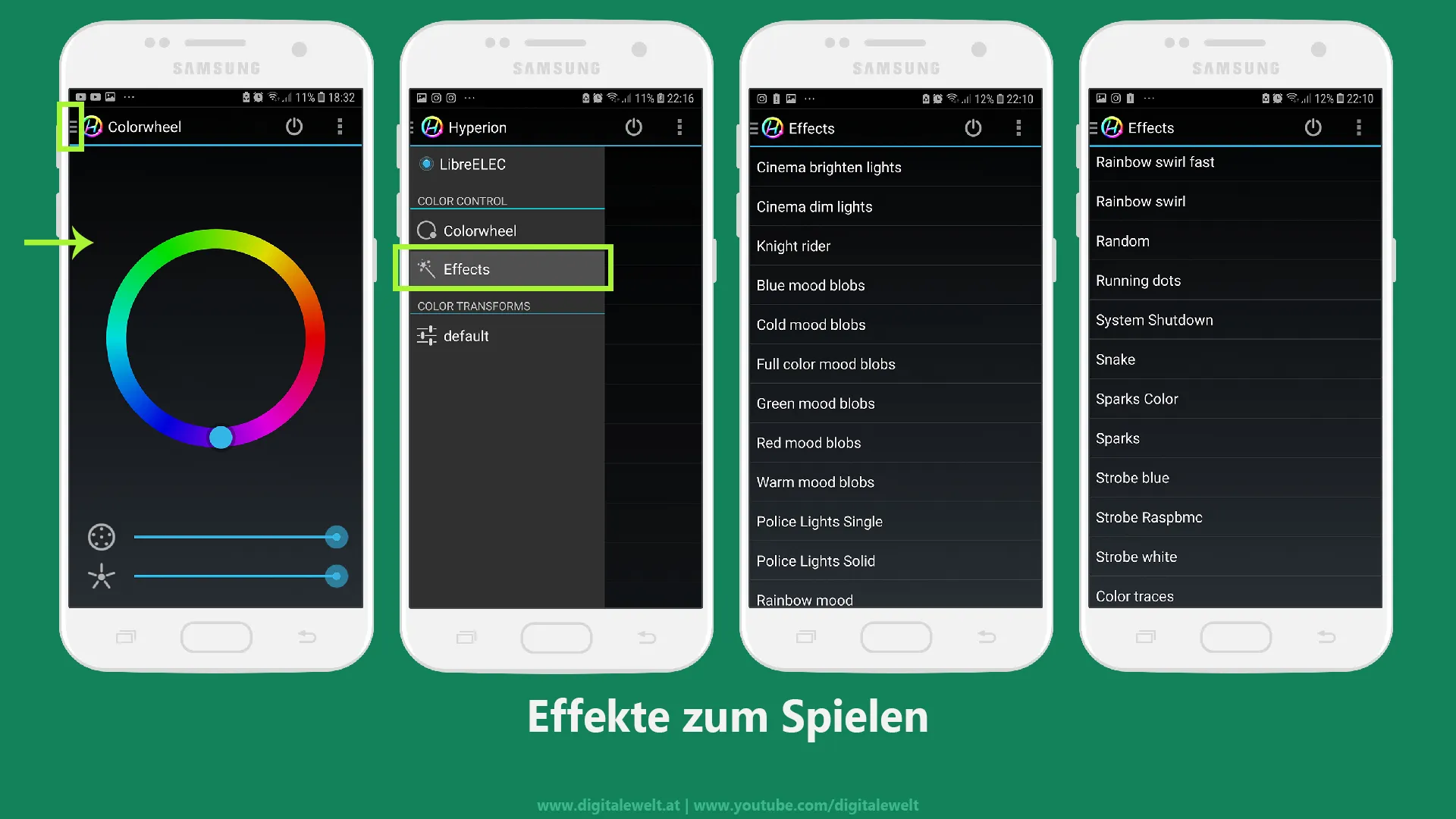

Hyperion App Anleitung - Ambilight EffektePin
Hyperion App Anleitung – Ambilight Effekte

Farbkalibrierung

Im Menü gibt es unter der Unterkategorie COLOR TRANSFORMS einen Punkt default. Wenn wir ihr drauf klicken kommen zur eigentlichen Farbkalibrierung.

Wichtig: Alle Werte die wir hier anpassen müssen wir uns notieren und mit diesen Werten in der Hyperion Software (HyperCon) eine neue Konfigurationsdatei erstellen. Werte die wir nur hier in der App änder sind nach einem Neustart des Pi’s wieder verloren. Diese Information erhalten wir auch wenn wir unter default ganz oben auch das Informationssymbol klicken.

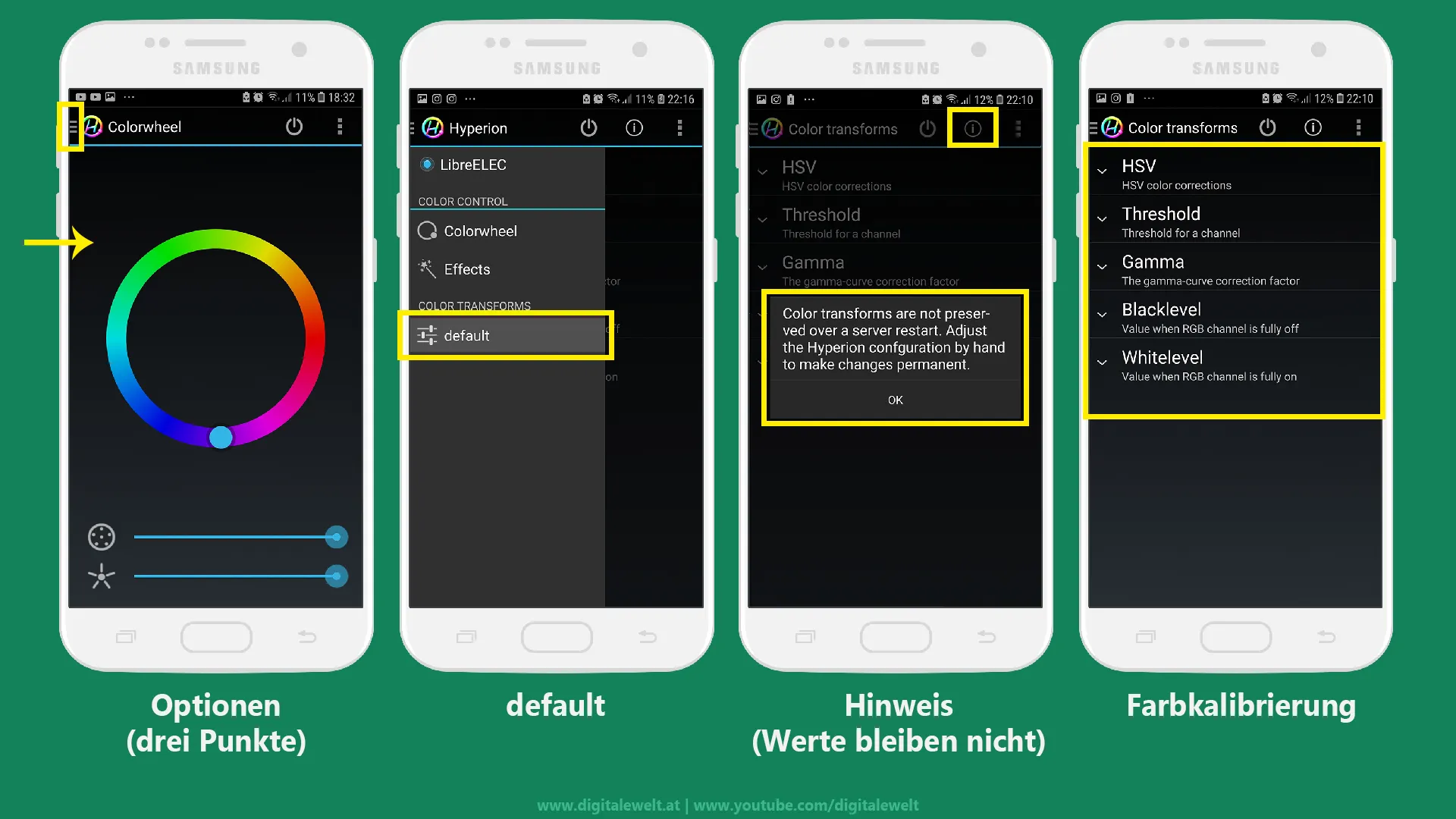

Hyperion App Anleitung - FarbkorrekturPin
Hyperion App Anleitung – Farbkorrektur

HSV: Hier können wir die Helligkeit und die Sättigung einstellen.

Threshold: Hier können wir den Schwellwert anpassen.

Gamma: Hier können wir eine Gammakorrektur vornehmen.

Blacklevel: Hier können wir den Schwarzwert der Farben anpassen.

Whitelevel: Und hier das ganze nochmal mit dem Weißwert.

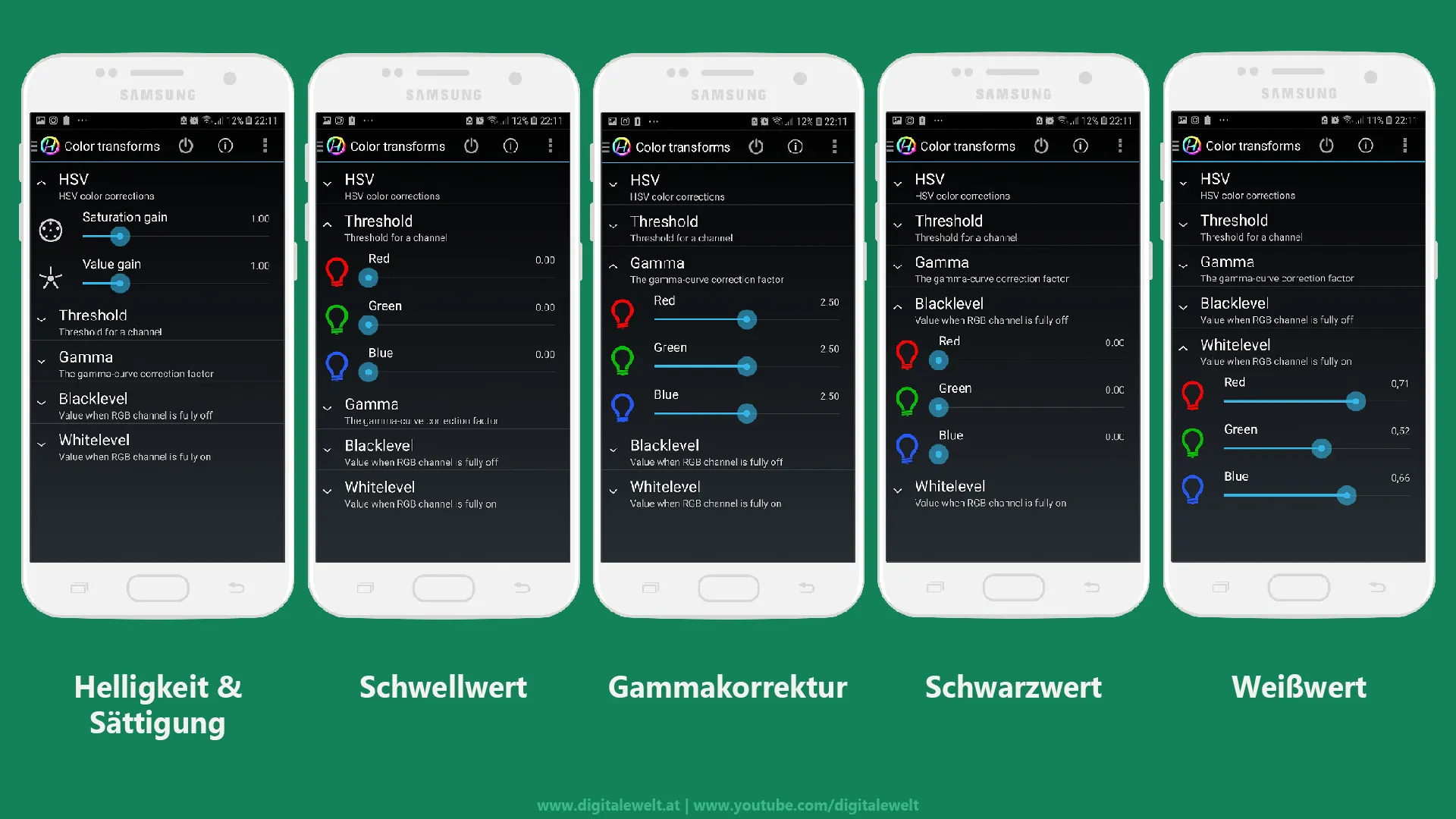

Hyperion App Anleitung - Farbkorrektur EinstellungenPin
Hyperion App Anleitung – Farbkorrektur Einstellungen

Am besten ihr ladet euch ein paar Bilder auf euren USB Stick und spielt euch dann so lange bis ihr mit dem Ergebnis zufrieden seit. Vor allem empfehle ich euch ein ganz weißes Bild, da ihr damit testen könnt ob ihr hier schon z.B. einen Blaustich im Licht habt.

Nachdem ihr mit den Werten zufrieden seit könnt euch die Werte aufschreiben und in die Software HyperCon im Register Verarbeitung übertragen. Für die Übertragung der Konfigurationsdatei auf den Raspberry Pi folgt ihr einfach der Anleitung aus Teil 2.

Im nächsten Teil werden wir dann alles für die externen HDMI Quellen anschließen und verkabeln.

Hier kommt ihr zum Teil 4 der Raspberry Pi Ambilight Reihe.

Hyperion App Anleitung Update

Mittlerweile wurde die Hyperion vollständig überarbeitet. Auch viele der oben angeführten Einstellungen könnt ihr jetzt ganz einfach über die neue Oberfläche von Hyperion konfigurieren.

Einen kleinen Einblick der neuen Oberfläche erhaltet ihr meinem Artikel Hyperion NG.

Ist das Thema Raspberry Pi Ambilight heutzutage noch aktuelle? Schreibt mir gerne unten in die Kommentare, ob ich meinen Tutorial Reihe auf Stand halten bzw. ob ich die Artikel komplett für 4k etc. updaten soll.

Gern könnt ihr euch auch in meiner Discord Gruppe austauschen! Link zur Discord Gruppe.
